Nízkoenergetický rodinný dům plný komfortních technologií

VYUŽITÉ TECHNOLOGIE: PODLAHOVÉ TOPENÍ • STROPNÍ CHLAZENÍ • AKTIVACE BETONOVÉHO JÁDRA • ZÓNOVÁ REGULACE

Jedná se o novostavbu dvoupodlažního rodinného domu z cihelného zdiva. Vytápění zajišťuje tepelné čerpadlo v kombinací s podlahovým topením, stropním chlazením a aktivací betonového jádra.





Popis stavby

Jedná se o novostavbu dvoupodlažního rodinného domu z cihelného zdiva. Dům je postavený s důrazem na použití kvalitní tepelné izolace. Skleněné výplně jsou navrženy s tepelně izolačními trojskly Uw=0,7W/m2K. Na základě energetického hodnocení se jedná o nízkoenergetický dům.



Moderní zdroj tepla a chladu

Dům je vytápěný i chlazený nízkoteplotním reverzibilním tepelným čerpadlem vzduch/voda ve venkovním provedení, které díky nízkoteplotnímu předávání tepla a vysokoteplotnímu předávání chladu pracuje s velmi vysokou účinností SCOP. Předepsaná výměna vzduchu je zajištěna pomocí centrálního systému řízeného větrání s rekuperací.



Skryté předávání tepla a chladu

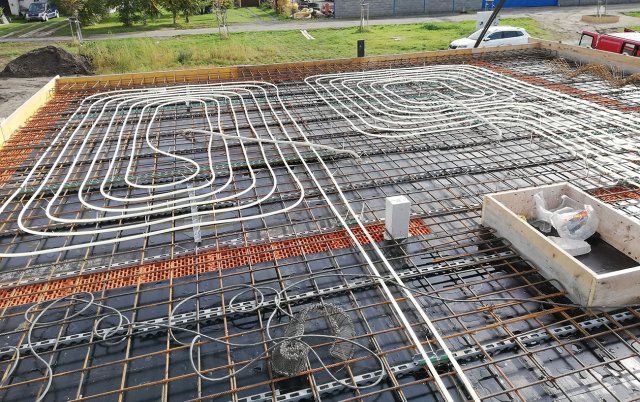

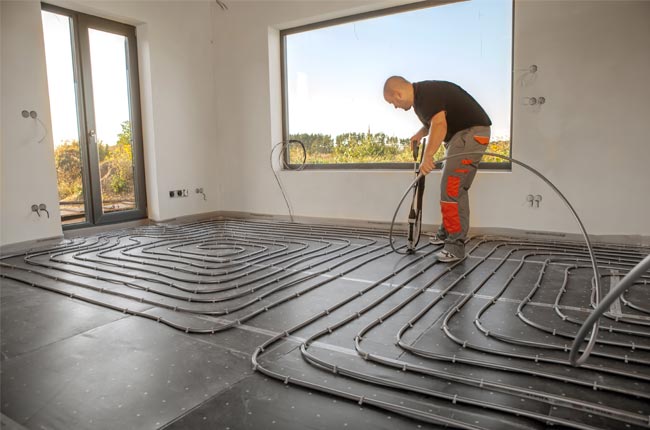

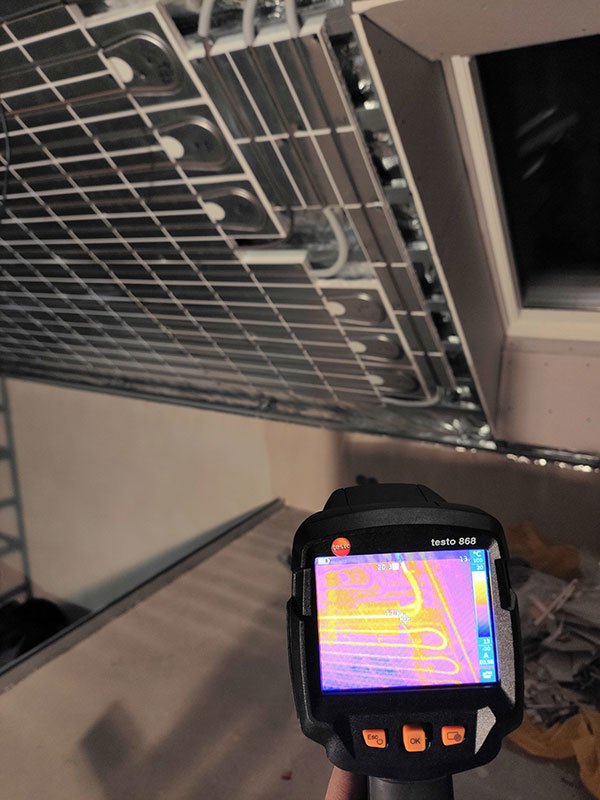

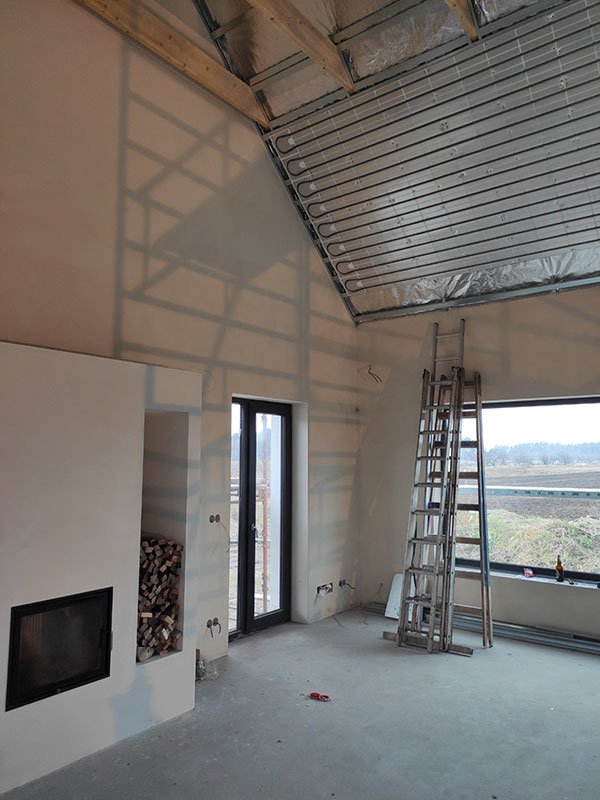

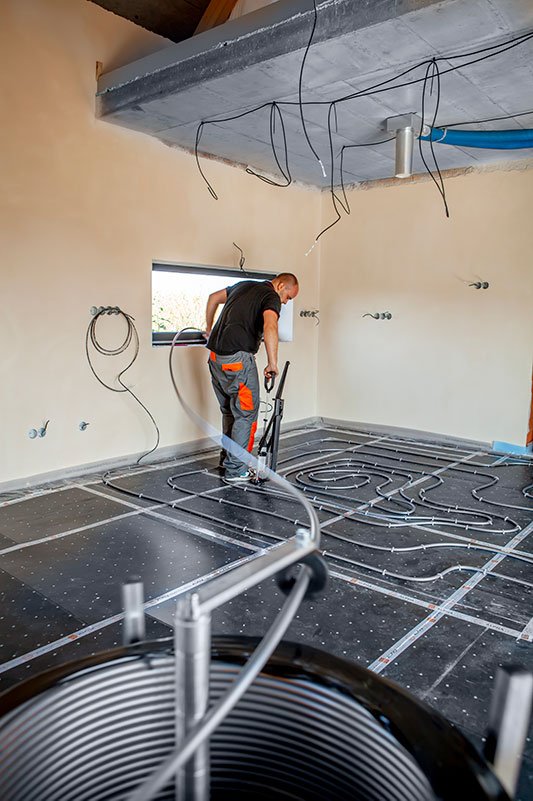

Podlahové vytápění a chlazení je navrženo v tacker systému ALPHA 3X, který se vyznačuje vysokou flexibilitou při jeho instalaci. Pro dochlazení podkrovních prostor 2.NP a otevřeného prostoru obývacího pokoje je v domě navržen systém stropního chlazení instalovaný suchou cestou ALPHA SSI Classic EPS 30 se systémovým potrubím ALPHATEC PE-RT HEATING & COOLING 16 x 2 mm instalovaným v šikmých střešních plochách. Pro dochlazení dětských pokojů a ložnice v 1.NP je navržen systém pro aktivaci betonového jádra (BKT) se systémovou trubkou 17 x 2 mm, která je fixována na KARI síti v monolitické betonové konstrukci.



Sofistikovaná regulace

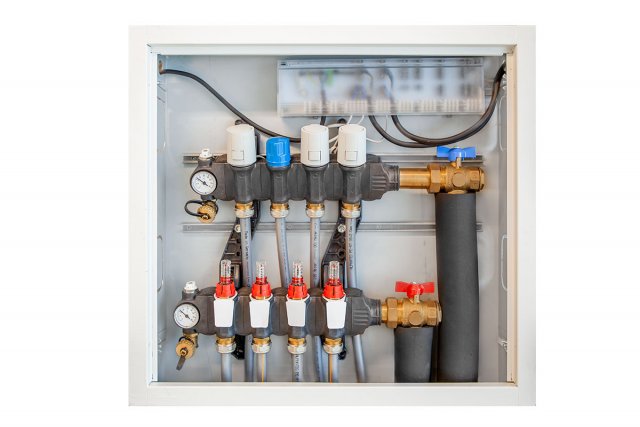

Pro prostory bez aktivace betonového jádra je pro řízení vytápění a chlazení zvolena koncepce optimalizace teplotního spádu pro podlahové vytápění na 70–80 % tepelné ztráty a zbylý výkon je dodávaný pomocí stropního vytápění a chlazení, které je řízeno pomocí zónové regulace. U prostorů s aktivací (BKT)  je systém nastavený na vytápění pomocí stropní konstrukce a zónová regulace je osazena na regulačně pomalejší podlahové vytápění.



Více k použité technologii



Přehled použitých produktů (B2B katalog)



Příklad našeho projektu (projekce ALPHATEC)

Ukázka kladečského schéma podlahového topení (PDF)

Ukázka výkresu tvaru BKT pro aktivaci betonového jádra (PDF)



Fotogalerie
