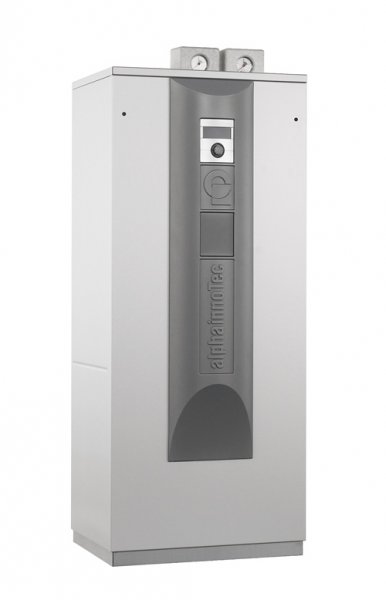

SWC 100H výkon 10,2 kW, COP 4,6 (B0/W35 dle EN 14 511)
Tepelná čerpadla pro maximální teplotu topné vody do + 55 °C nebo H-řada do + 65 °C a minimální teplotu v zemním kolektoru do - 5 °C.
Jsou vybavena všemi pojistnými orgány a plněna bezchlorovým chladivem (R407C).Součástí přístroje je regulátor tepelného čerpadla a topení LUXTRONIK 2.0 a od SWC 100H elektronický spouštěč chodu pro omezení rozběhového proudu. Napájecí napětí/ frekvence: 3PE ~400 V / 50 Hz.
Pro rychlou instalaci jsou již z výroby vestavěny následující komponenty:
• oběhové čerpadlo pro topení a ohřev TUV
• odvzdušňovací a přepouštěcí ventil pro okruh topení
• elektrické topné těleso (6 kW při SWC 60H - 120H, 9 kW při SWC 140H - 170H) pro podporu natápění betonové mazaniny
• oběhové čerpadlo pro okruh zemního kolektoru
• expanzní nádoba pro okruh zemního kolektoru (SWC 60H až SWC 120H 12 l; 0,5 bar , SWC 140H a SWC 170H 18 l; 0,5 bar , SWC 230 a SWC 330 24 l; 0,5 bar )
• kulový uzávěr pro solankový okruh
• pojišťovací skupina pro solankový okruh a pro okruh topení
Součástí dodávky
• expanzní nádoba pro topný okruh (SWC 60H až SWC 120H 25 l; 1,5 bar, SWC 140H a SWC 170H 35 l; 1,5 bar, SWC 230 a SWC 330 50 l; 1,5 bar)
• kulový uzavírací ventil pro topný okruh
• připojení pro pružné oddělení topného okruhu a okruhu solanky
• venkovní čidlo
POZOR! Při projektování topného okruhu a okruhu zemního kolektoru respektujte technické parametry oběhových čerpadel!
SWC 100H: strana topení při 1300 l/h nominálního průtoku a cca 7 K rozdílu teplot 0,34 bar
strana zdroje tepla při 1600 l/h nominálního průtoku a cca 4 K rozdílu teplot 0,53 bar
Tepelná centrála země/voda | |||||
Typ Označení |
Obj. číslo |
Tepelný výkon (kW) |
Topný faktor (-) |
Výstupní teplota až do (°C) |
Hmotnost (kg) |
SWC 100H | 100 383-02 | 10,2 | 4,6 | 65 | 206 |
Všechny údaje podle EN 14511 |
